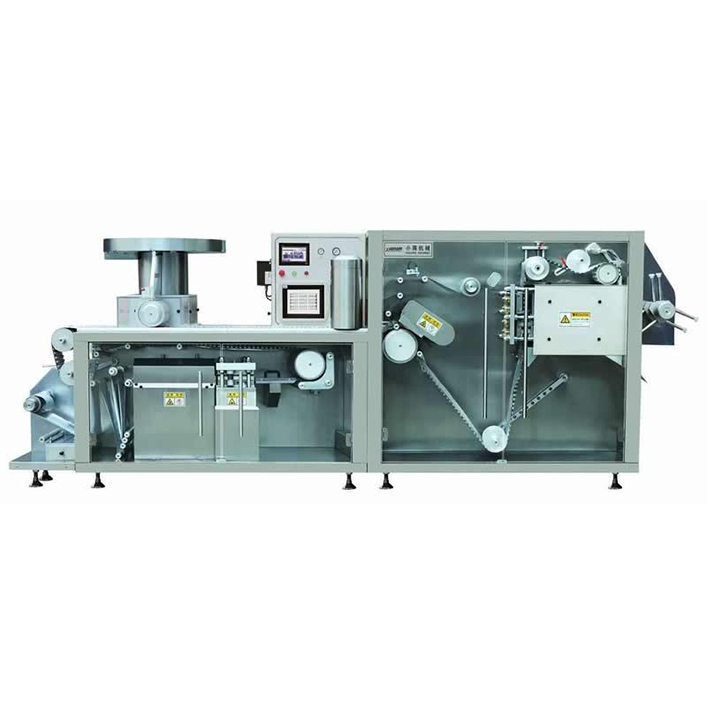

一 、DPH-260高速輥板鋁塑/鋁鋁包裝機

一、概述

DPH-260型全自動輥板式高速泡罩包裝機是我公司根據客戶的意見精心研制、開發出來的新一代產品，吸收國內外同類產品的技術，創新設計。該機采用光、電、氣一體化設計，其沖裁次數最快可達200次，比普通泡罩機約高4倍。它及平板式和滾筒式泡罩包裝機之優點，并配備專用藥片及膠囊加料器，具有沖裁頻率高、能源消耗省、動作準確、穩定、模具更換方便、成品率等優點。能適應各種藥品和板塊，生產效率大幅提高。該機的應用可使用戶減少勞力，降低設備投資，節約能源及材料，每臺每年節約支出達20萬元以上。

二、主要特點

1、DPH-260TK型全自動高速泡罩包裝機采用日本歐姆龍PLC編程控制，觸摸屏人機界面操作，伺服電機步進，無級變頻調速。調換模具簡易方便，任您版塊大小變化，只要在觸摸屏上修改板塊尺寸即可。沖切出來的板塊排列有序，可推出3米，可減少二名理板工，大大節約人工費用。無橫向，微縱向廢邊，節約包裝材料。

2、生產能力：該機最快沖裁可達200沖每分鐘，其穩定沖裁速度0號膠囊每分鐘140沖（420版、按一沖三版標準版塊計算）、1號膠囊穩定速度可達每分鐘160沖（480版每分鐘）。

3、塑料硬片輸出：塑料硬片的輸出由感應開關控制，配重錘上裝有鋼片，當鋼片接近感應開關，電源便切斷，使電動機停止轉動，塑料片此時也就暫停輸出，當塑料片被下工序拉取一定的量時，也就是配重錘上的鋼片轉開，感應開關又一次起動電動機輸送塑料片，即自動控制循環連續輸送塑料片的作用，在送片感應開關的旁邊還裝有故障保護感應開關，當塑料片斷片或卡片時，此感應開關會保護停機，并在觸摸屏上以中文字幕提示。

4、塑料硬片加熱：塑料片（PVC）加熱機構的合理性對鋁塑包裝機的成形合格率至關重要，本機構采用內埋式加熱板表面鍍聚四氟（同不沾鍋表面）。上下兩塊加熱板對PVC夾住接觸傳熱，加熱溫度低，傳熱均勻，不會引起PVC表面過熱使氯分子分離，污染車間空氣，成品透明度更好，同時加熱板壽命可長達5年以上。

5、專用下料機構：該機配有專用震動下料器，下料率精確到100%，無需人工補料。

6、步進牽引：采用伺服傳動系統，使PVC牽引步進達到絕對準確無誤；它每次的開機和停機都形成完整的泡罩，沒有包裝材料浪費。

7、滾壓熱封：泡罩裝著藥片與鋁箔一起通過二輥之間，二輥接觸成一條線，接觸面積小，相對壓力大，接觸面積小而受熱時間也短，使整機的速度提快，這是滾筒熱封的優點。熱封輥內裝有不銹鋼加熱管，用以加熱熱封輥，加熱管受自動溫控系統控制使之恒溫,滾模與熱封輥長時間接觸會發熱,本機采取風冷, 以避免以往水冷的漏水現象。

    8、打批號：批號可以熱打或冷打，可以打在塑料面也可以打在鋁箔面，多種字體任你選購，該機設計批號位數多滿足客戶要求，力度大再加熱使打的字清晰，滾板機同步無誤使打批號的位置也準確。

9、步進沖切：采用伺服傳動系統，使PVC牽引步進達到絕對準確無誤避免無橫向廢沖裁容易產生羊角現象，品字沖裁，使橫向和縱向都無廢邊按每天8小時生產一年可節省材料20多萬元，沖出的板塊有序排列能推出3米長，無須人工整理板塊，方便了下道裝盒工序。

10、DPH-260TK采用PLC控制系統，觸摸屏操作，簡單明了更具人性化，步進起引采用伺服傳動精度非常高。連接傳動部位采用同步輪，同步帶，伺服減速機控制，大大減少設備故障，維修簡單快捷。

11、大量的自我保護裝置，既使你操作失誤，也不會損壞機器；當有下列故障發生時，都有中文字幕提示。

  （1）缺PVC時，機器將自動停機。

  （2）缺藥品時，機器將自動報警。

  （3）無論哪路溫度超極限溫度時，機器將自動切斷加熱系統，保護電控系統不受損壞。

  （4）PLC系統存有幫助信息，讓你的操作更得心應手。

主要技術參數：

沖裁頻率<無級>： 60—200次/min

包裝效率: 10800-36000版/小時

適用范圍：適宜包裝素片、糖衣片、異型片、膠囊等。

最大成型深度：12mm

最大成型面積：260*250 (mm)

噪聲≤75dB(A)

外形尺寸 (長×寬×高)        4220×1020×1750mm

重量             3000Kg

塑料硬片

無毒藥用硬聚乙烯硬片(PVC硬片)GB5663見附頁

寬度   max260mm          180-260mm

厚度    標準0.25mm  0.2-0.3mm

最大卷外徑                 Φ400mm

卷芯孔徑                 Φ70-76mm

鋁箔

專用的藥用鋁塑包裝鋁箔(PTP鋁箔)GB12255見附頁

寬度            max260mm    180-260mm

厚度            max0.03mm  標準0.02mm   0.02-0.03mm

最大卷外徑                 Φ260mm

卷芯孔徑                   Φ70-Φ76mm

主要負載功率

軟化PVC加熱板    上板3KW  下板3KW

熱封(熱復合鋁箔)網輥加熱  0.7×6=4.2KW

熱打印批號功率0.4×2=0.8KW

主電機功率1.5KW

伺服電機  0.75×2=1.5KW

總功率合計:14.5KW

冷卻水  采用自循環冷卻系統(用戶自備)或用自來水

              水壓0.2-0.4Mpa  流量20L/min
